一、用途

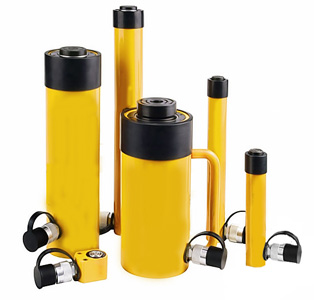

本公司生产的JRC系列单作用千斤顶(单动式千斤顶),设计有安全保压装置,内置卸压阀防止过载,以保护千斤顶以利于安全操作。该装置的连接采用的是高压胶管和螺纹接头连接,具有使用快捷,并克服快速传统接头漏油缺点主要用于电力、建筑、机械制造、矿山、铁路桥梁、造船等多种行业的设备安装起顶拆卸作业。
二、基本参数:表中参数可能因为改良而变更,恕不另行通知。
型号 |
承载能力 (t) |
行程 (mm) |
有效面积 (cm2) |
液压油容量 (cm3) |
本体高度A (mm) |
伸展高度 B (mm) |
外径 D (mm) |
柱塞直径 F (mm) |
重量 (kg) |
TDRC05005 | 50 | 50 | 77.0 | 385 | 162 | 212 | 130 | 70 | 17 |
TDRC05010 | 50 | 100 | 77.0 | 770 | 212 | 312 | 130 | 70 | 20 |
TDRC05015 | 50 | 150 | 77.0 | 1155 | 262 | 412 | 130 | 70 | 23 |
TDRC05020 | 50 | 200 | 77.0 | 1540 | 312 | 512 | 130 | 70 | 27 |
TDRC05025 | 50 | 250 | 77.0 | 1924 | 362 | 612 | 130 | 70 | 31 |
TDRC05030 | 50 | 300 | 77.0 | 2309 | 412 | 712 | 130 | 70 | 34 |
TDRC10005 | 100 | 50 | 143.07 | 715 | 195 | 245 | 185 | 100 | 19 |
TDRC10010 | 100 | 100 | 143.07 | 1430 | 245 | 345 | 185 | 100 | 29 |
TDRC10015 | 100 | 150 | 143.07 | 2145 | 295 | 445 | 185 | 100 | 40 |
TDRC10020 | 100 | 200 | 143.07 | 2861 | 345 | 545 | 185 | 100 | 50 |
TDRC10025 | 100 | 250 | 143.07 | 3576 | 395 | 645 | 185 | 100 | 61 |
TDRC10030 | 100 | 300 | 143.07 | 4291 | 445 | 745 | 185 | 100 | 71 |
TDRC15005 | 150 | 50 | 198.6 | 993 | 196 | 246 | 205 | 114 | 39 |
TDRC15010 | 150 | 100 | 198.6 | 1986 | 246 | 346 | 205 | 114 | 52 |
TDRC15015 | 150 | 150 | 198.6 | 2978 | 296 | 446 | 205 | 114 | 65 |
TDRC15020 | 150 | 200 | 198.6 | 3971 | 346 | 546 | 205 | 114 | 78 |
TDRC15025 | 150 | 250 | 198.6 | 4964 | 396 | 646 | 205 | 114 | 92 |
TDRC15030 | 150 | 300 | 198.6 | 5957 | 446 | 746 | 205 | 114 | 105 |
TDRC20005 | 200 | 50 | 265.9 | 1330 | 216 | 266 | 235 | 133 | 55 |
TDRC20015 | 200 | 150 | 265.9 | 3989 | 316 | 466 | 235 | 133 | 91 |
TDRC20030 | 200 | 300 | 265.9 | 7977 | 466 | 766 | 235 | 133 | 146 |
TDRC25005 | 250 | 50 | 366.4 | 1832 | 235 | 285 | 275 | 165 | 102 |
TDRC25015 | 250 | 150 | 366.4 | 5497 | 335 | 485 | 275 | 165 | 136 |
TDRC25030 | 250 | 300 | 366.4 | 10993 | 485 | 785 | 275 | 165 | 207 |
TDRC30005 | 300 | 50 | 456.2 | 2281 | 312 | 362 | 310 | 197 | 184 |
TDRC30015 | 300 | 150 | 456.2 | 6843 | 412 | 562 | 310 | 197 | 232 |
TDRC30030 | 300 | 300 | 456.2 | 13685 | 562 | 862 | 310 | 197 | 303 |
TDRC40005 | 400 | 50 | 559.9 | 2800 | 375 | 425 | 350 | 216 | 270 |
TDRC40015 | 400 | 150 | 559.9 | 8399 | 475 | 625 | 350 | 216 | 330 |
TDRC40030 | 400 | 300 | 559.9 | 16797 | 625 | 925 | 350 | 216 | 421 |
TDRC50005 | 500 | 50 | 730.6 | 3653 | 419 | 469 | 400 | 248 | 401 |
TDRC50015 | 500 | 150 | 730.6 | 10959 | 519 | 669 | 400 | 248 | 480 |
TDRC50030 | 500 | 300 | 730.6 | 21918 | 669 | 969 | 400 | 248 | 599 |
TDRC60005 | 600 | 50 | 855.3 | 4276 | 429 | 479 | 430 | 267 | 474 |
TDRC60015 | 600 | 150 | 855.3 | 12829 | 529 | 679 | 430 | 267 | 565 |
TDRC60030 | 600 | 300 | 855.3 | 25659 | 679 | 979 | 430 | 267 | 701 |
TDRC80005 | 800 | 50 | 1176.3 | 5881 | 474 | 524 | 505 | 317 | 741 |
TDRC80015 | 800 | 150 | 1176.3 | 17644 | 574 | 724 | 505 | 317 | 868 |
TDRC80030 | 800 | 300 | 1176.3 | 35288 | 724 | 1024 | 505 | 317 | 1058 |
TDRC100005 | 1000 | 50 | 1465.7 | 7329 | 564 | 614 | 560 | 343 | 1062 |
TDRC100015 | 1000 | 150 | 1465.7 | 21986 | 664 | 814 | 560 | 343 | 1213 |
TDRC100030 | 1000 | 300 | 1465.7 | 43972 | 814 | 1114 | 560 | 343 | 1439 |
三、使用方法
1、如泵体的油量不足时,需先向泵中加入工作油(10#机油)才能工作。
2、估计起重量,切忌超载使用。
3、确定起重物的重心,选择千斤顶着力点,同时必须考虑到地面软硬程度是否垫以坚韧的木材,以免起重时产生倾倒之危险。
4、千斤顶将重物顶升后,应及时用坚韧的木材将重物支撑牢,禁止将千斤顶作为支撑物使用,禁止数台千斤顶同时并用,以免负荷不均衡,产生倾倒之危险。
5、使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作。将放油螺钉旋松,油缸卸荷。
6、电动泵请参照电动使用说明书。
四、使用方法
1、 使用前必须检查各部是否正常。
2、 使用时应严格遵守主要参数中的规定,切忌超高超载,否则当起重高度或起重吨位超过规定时,油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时,需先向泵中加入应为经充分过滤后的N33#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中,合理选择千斤顶的着力点,底面要垫平,同时要考虑到地面软硬条件,是否要衬垫坚韧的木材,放置是否平稳,以免负重下陷或倾斜。
6、千斤顶将重物顶升后,应及时用支撑物将重物支撑牢固,禁止将千斤顶作为支撑物使用。如需长时间支撑重物请选用 CLL自锁式千斤顶
7、如需几只千斤顶同时起重时,除应正确安放千斤顶外,应使用多顶分流阀,且每台千斤顶的负荷应均衡,注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况,防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作。欲使活塞杆下降,将手动油泵手轮按逆时针方向微微旋松,油缸卸荷,活塞杆即逐渐下降。否则下降速度过快将产生危险。
9、本千斤顶系弹簧复位结构,起重完后,即可快速取出,但不可用连接的软管来拉动千斤顶。
10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
12、不适宜在有酸碱,腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养
五、注意事项
1、使用时如出现空打现象,可先放松泵体上的放油螺钉,将泵体垂直起来头向下空打几下,然后旋紧放油螺钉,即可继续使用。
2 、使用时,不得加偏载或超载,以免千斤顶破坏发生危险。 在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机件。
3、本机是用油为介质,必须做好油及本机具的保养工作,以免淤塞或漏油,影响使用效果。
4、新的或久置的油压千斤顶,因油缸内存有较多空气,开始使用时,活塞杆可能出现微小的突跳现象,可将油压千斤顶空载往复运动2-3次,以排除腔内的空气。长期闲置的千斤顶,由于密封件长期不工作而造成密封件的硬化,从而影响油压千斤顶的使用寿命,所以油压千斤顶在不用时,每月要将油压千斤顶空载往复运动2-3次。
5 、高压油管出厂时经过105Mpa(1050Kgf/cm2)试验。但由于胶管容易老化,故用户需经常检查,一般为六个月,频繁用者为三个月。检查时用87.5Mpa(875Kgf/cm2)试压,如有爆破、凸起,渗漏等现象则不能使用。
6、操作时应严格遵守技术规范,用户要根据使用情况定期检查和保养。
