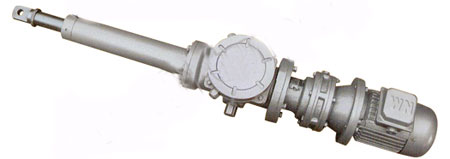

DTXa型电动推杆

[来源：原创] [作者：admin] [日期：15-07-23] [热度：]




选用须知
首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f)、行程（mm)、速度（mm/s)，然后以规格系列表选出合适的推杆。如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。
电动推杆的外接的行程装置，电控箱和支撑架由顾客自备，如需要，我公司可代为配制，但应在订货合同中写明。

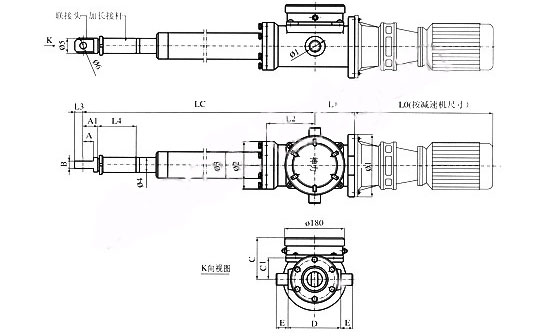

DTX型电动推杆主要技术性能参数、外形及安装尺寸:

序 号	型号	推力		功率 (kw)	速度 (mm /s)	行程 s(mm)	Lc		Ф1	Ф2	Ф3	Ф4	Ф5	Ф6	Ф7
		kg.f	KN				Lmin	Lmax
1	DTXa 700	700	7	0.75	25	100-1000	370 +S	370 +2S	190	145	80	46	46	20	35
2	DTXa 1000	1000	10	1.10	25	100-1000	370 +S	370 +2S	190	145	80	46	46	20	35
3	DTXa 1600	1600	16	1.50	20	100-1400	450 +S	450 +2S	230	170	102	70	68	25	35
4	DTXa 2000	2500	25	2.20	20	100-1400	450 +S	450 +2S	230	170	102	70	68	25	35
5	DTXa 3000	3000	30	2.20	15	100-1800	540 +S	540 +2S	250	200	121	80	80	30	40
6	DTXa 4000	4000	40	2.20	15	100-1800	540 +S	540 +2S	250	200	121	80	80	30	40
7	DTXa 5000	5000	50	3.00	15	100-2000	580 +S	580 +2S	300	220	121	80	80	30	40




序 号	型号	A	A1	B	(C)	C1	D	E	L1	L2	L3	L4	L0
1	DTXa 700	32	45	22	126	65	160	35	120	145	25	按 用 户 需 要 增 加 （ 表 中 设 为 0 ）	按 减 速 机 形 式 尺 寸 确 定 ）
2	DTXa 1000	32	45	22	126	65	160	35	120	145	25
3	DTXa 1600	50	70	32	160	80	205	35	140	180	35
4	DTXa 2000	50	70	32	160	80	205	35	140	180	35
5	DTXa 3000	55	74	40	175	95	240	40	140	230	40
6	DTXa 4000	55	74	40	175	95	240	40	140	230	40
7	DTXa 5000	55	74	40	180	100	250	40	140	230	45


说明：1、表中设定的速度为基本工作速度，在此速度数值上可按用户需要逐挡下减，慢速度3.50mm/s，用于污水处理滗水器慢速度可为0.25mm/s。
2、表中行程的确定，由用户可在范围内任选。
3、加长杆长度应加在LC内，为推杆小伸出安装距尺寸。
4、图中“联街头”，“加长接杆”材质为1Cr18Ni9T(不锈钢)，主要用于污水处理厂滗水器上。
