您的位置：>>产品展示>>电动推杆系列产品>>DTZ型电动推杆 销售热线：0523-86867161 86866036

选用须知
　　首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f)、行程（mm)、速度（mm/s)，然后以规格系列表选出合适的推杆。如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。
　　电动推杆的外接的行程装置，电控箱和支撑架由顾客自备，如需要，我公司可代为配制，但应在订货合同中写明。

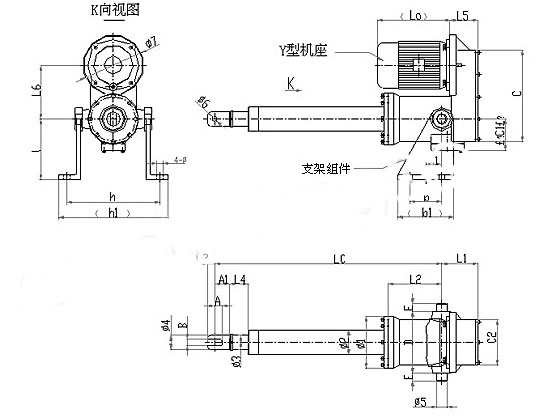

DTZ型电动推杆支架安装尺寸表:

序号	型号	L	L1	h	h1	b	b1	4-Ф
1	DTZ50	80	20	140	170	50	80	9
2	DTZ100	130	37.5	210	248	75	130	14
3	DTZ300	152	37.5	234	272	75	130	14
4	DTZ500	170	35	224	264	75	130	14
5	DTZ700	170	35	224	264	75	130	14
6	DTZ1000	190	47.5	238	284	93	160	14
7	DTZ1600	220		344	410	100	160	18
8	DTZ2500	220		374	440	100	160	18

DTZ型电动推杆主要技术参数、外形尺寸表说明：表中行程的确定，由用户可在范围内任选:

序号	型号	推力		功率 (KW)	速度 (mm/s)	行程 S(mm)	LC		Ф1	Ф2	Ф3	Ф4	Ф5	Ф6	Ф7	A	A1	B	C	C1	C2	D	E	L1	L2	L3	L4	L5	L6	LO
序号	型号	(kg.f)	(KN)	功率 (KW)	速度 (mm/s)	行程 S(mm)	Lmin	Lmax	Ф1	Ф2	Ф3	Ф4	Ф5	Ф6	Ф7	A	A1	B	C	C1	C2	D	E	L1	L2	L3	L4	L5	L6	LO
1	DTZ50	50	0.5	0.06	42	100-300	104+S	104+2S	85	42	23	23	18	6	90	20	30	10	166	71	78	90	16	72	70	12	18.5	54	89	125
2	DTZ100	100	1.0	0.12	42	100-600	207+S	207+2S	112	57	34	34	25	10	130	35	48	16	207	78	109	135	20	80	109	18	40	71	120	200
3	DTZ300	300	3.0	0.37	42	100-800	191+S	191+2S	130	63.5	40	40	25	12	150	35	48	20	232	86	112	160	20	105	115	22	40	76	135	200
4	DTZ500	500	5.0	0.75	50	100-800	276+S	276+2S	160	80	46	46	35	14	150	45	58	20	283	100	140	175	25	92	172	22	50	87	163	265
5	DTZ700	700	7.0	1.10	50	200-1000	276+S	276+2S	160	80	46	46	35	16	200	45	58	20	283	100	140	175	25	92	172	22	50	87	163	265
6	DTZ1000	1000	10	1.10	50	200-1200	258+S	258+2S	170	80	46	46	35	16	200	45	58	20	303	105	150	154	25	119	178	22	50	92	178	265
7	DTZ1600	1600	16	2.20	50	200-1500	310+S	310+2S	205	90	62	62	35	25	250	50	65	30	380	131	205	240	30	118	248	35	58	105	218	320
8	DTZ2500	2500	25	3.00	35	200-1500	310+S	310+2S	242	108	80	70	35	30	250	50	70	32	445	180	240	260	40	130	300	35	60	113	241	320
